Cabo cilíndrico Standard

Rango: Ø 0,20 - 20.00

Descripción: broca helicoidal de cabo cilíndrico, corte derecho 100% rectificada, acero rápido sleccionado HSS-M2, afilado std. 118°. Tolerancia Ø:h8. Concentricidad de afilado asegurada. Acabado brillante. Dureza 63-66 HRc. Construcción según DIN 1414.

Aplicación: Uso industrial, seriado de presición y gran resistencia a desgaste, para uso en taladros automáticoas y manuales. Brocas aptas para equipos con CNC. Para utilizar en materiales de resistencia hasta 1100N/mm2

Ø d mm	L ₁ mm	L ₂ mm
0.20 0.25 0.30 0.35 0.396 - 1/64 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.793 - 1/32 0.80 0.85 0.90 0.95 1.00 1.10 1.190 - 3/64 1.20 1.25 1.30 1.40 1.50 1.587 - 1/16 1.60 1.70 1.75 1.80 1.90 1.984 - 5/64 2.00 2.10 2.20 2.25 2.30 2.381 - 3/32 2.40 2.50 2.60 2.70 2.75 2.778 - 7/64 2.80 2.90 3.00 3.10 3.175 - 1/8 3.20 3.25 3.30 3.40 3.50 3.571 - 9/64 3.60 3.70 3.75 3.80 3.90 3.968 - 5/32 4.00 4.10 4.20 4.25 4.30 4.365 - 11/64 4.40 4.50 4.60 4.70 4.75 4.762 3/16 4.80 4.90 5.00 5.10 5.159 - 13/64 5.20 5.25 5.30 5.40 5.50 5.556 - 7/32 5.60 5.70 5.75 5.80 5.90 5.953 - 15/64 6.00 6.10 6.20 6.25 6.30 6.350 - 1/4 6.40 6.50 6.60 6.70 6.746 - 17/64 6.75 6.80 6.90 7.00 7.10 7.143 - 9/32 7.20 7.25 7.30 7.40 7.50 7.540 - 19/64 7.60 7.70 7.75 7.80 7.90 7.937 - 5/16 8.00 8.10 8.20 8.25 8.30 8.334 - 21/64 8.40 8.50 8.60 8.70 8.731 - 11/32 8.75 8.80 8.90 9.00 9.10 9.128 - 23/64 9.20 9.25 9.30 9.40 9.50 9.525 - 3/8 9.60 9.70 9.75 9.80 9.90 9.921 - 25/64 10.00 10.10 10.20 10.25 10.30 10.318 - 13/32 10.40 10.50 10.60 10.70 10.715 - 27/64 10.75 10.80 10.90 11.00 11.10 11.112 - 7/16 11.20 11.25 11.30 11.40 11.50 11.509 - 29/64 11.60 11.70 11.75 11.80 11.90 11.906 - 15/32 12.00 12.10 12.20 12.25 12.30 12.303 - 31/64 12.40 12.50 12.60 12.700 -1/2 12.75 12.80 12.90 13.00 13.096 - 33/64 13.25 13.493 -17/32 13.50 13.75 13.890 - 35/64 14.00 14.25 14.287 - 9/16 14.50 14.684 - 37/64 14.75 15.00 15.081 - 19.32 15.25 15.478 - 39/64 15.50 15.75 15.875 - 5/8 16.00 16.25 16.271 - 41/64 16.50 16.668 - 21/32 16.75 17.00 17.065 - 43/64 17.25 17.462 - 11/16 17.50 17.75 17.859 - 45/64 18.00 18.25 18.256 - 23/32 18.50 18.75 19.00 19.050 - 3/4 19.25 19.50 19.75 20.00	19 19 19 19 20 20 20 22 24 24 26 28 28 30 30 30 32 32 34 36 38 38 38 38 40 40 43 43 43 46 46 46 49 49 49 53 53 53 57 57 57 57 61 61 61 61 61 61 65 65 65 65 65 70 70 70 70 70 70 75 75 75 75 75 75 75 80 80 80 80 80 80 80 86 86 86 86 86 86 86 86 86 93 93 93 93 93 93 93 93 93 93 101 101 101 101 101 101 101 101 101 109 109 109 109 109 109 109 109 109 109 109 109 117 117 117 117 117 117 117 117 117 117 117 117 117 117 117 125 125 125 125 125 125 125 125 125 125 125 125 125 125 133 133 133 133 133 133 133 133 133 133 133 133 133 133 133 133 142 142 142 142 142 142 142 142 142 142 142 142 142 142 142 142 142 142 151 151 151 151 151 151 151 151 151 151 151 151 151 151 151 151 151 160 160 160 160 160 160 169 169 169 169 169 169 178 178 178 178 178 178 178 184 184 184 184 184 184 191 191 191 191 191 191 191 198 198 198 198 198 205 205 205 205 205	2.5 2.5 3 4 5 5 5 6 7 7 8 9 9 10 10 10 11 11 12 14 16 16 16 16 18 18 20 20 20 22 22 22 24 24 24 27 27 27 30 30 30 30 33 33 33 33 33 33 36 36 36 36 36 39 39 39 39 39 39 43 43 43 43 43 43 43 47 47 47 47 47 47 47 52 52 52 52 52 52 52 52 52 57 57 57 57 57 57 57 57 57 57 63 63 63 63 63 63 63 63 63 69 69 69 69 69 69 69 69 69 69 69 69 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 81 81 81 81 81 81 81 81 81 81 81 81 81 81 87 87 87 87 87 87 87 87 87 87 87 87 87 87 87 87 94 94 94 94 94 94 94 94 94 94 94 94 94 94 94 94 94 94 101 101 101 101 101 101 101 101 101 101 101 101 101 101 101 101 101 108 108 108 108 108 108 114 114 114 114 114 114 120 120 120 120 120 120 120 125 125 125 125 125 125 130 130 130 130 130 130 130 135 135 135 135 135 140 140 140 140 140

Cabo cilíndrico Serie larga

Cabo cilíndrico Serie extra <span>larga</span>

Cabo cilíndrico Serie extra larga

Cabo cilíndrico para <span>Inoxidables</span>

Cabo cilíndrico para Inoxidables

Cabo cilindrico para Bronce

Cabo cilindrico para Aluminio

Cabo cilindrico Izquierda

Mecha cabo conico standard

Descripción: Broca cabo cónico morse, acero rápido seleccionado HSS M2, hélice derecha, afilado std. 118°, tolerancia ø: h8, perfil normal, fresada. Dureza 63-66 HRc. Contrucción según DIN 1414.

Aplicación: Broca para uso industrial en instalaciones fijas, de construcción sólida y alto rendimiento. Para taladrar en amplio rango de materiales: aceros y fundición de dureza hasta 1100 N/mm2.

Ø	L ₁ mm	L ₂ mm	Cono morse
5.00 5.25 5.50 5.75 6.00 6.25 6.360 - 1/4 6.50 6.746 - 17/64 6.75 7.00 7.143 - 9/32 7.25 7.50 7.540 - 19/64 7.75 7.937 - 5/16 8.00 8.25 8.334 - 21/64 8.50 8.731 - 11/32 8.75 9.00 9.128 - 23/64 9.25 9.50 9.525 - 3/8 9.75 9.921 - 25/64 10.00 10.25 10.318- 13/32 10.50 10.75 11.00 11.112 - 7/16 11.25 11.50 11.75 12.00 12.25 12.50 12.700 - 1/2 12.75 13.00 13.25 13.50 13.75 14.00	133 133 138 138 138 144 144 144 150 150 150 150 150 150 156 156 156 156 156 156 156 162 162 162 162 162 162 168 168 168 168 168 168 168 175 175 175 175 175 175 175 182 182 182 182 182 182 189 189 189 189	52 52 57 57 57 63 63 63 69 69 69 69 69 69 75 75 75 75 75 75 75 81 81 81 81 81 87 87 87 87 87 87 87 87 94 94 94 94 94 94 94 101 101 101 101 101 101 108 108 108 108	I
14.25 14.287 - 9/16 14.50 14.75 15.00 15.25 15.50 15.75 15.875 - 5/8 16.00 16.25 16.50 16.75 17.00 17.25 17.462 - 11/16 17.50 17.75 18.00 18.25 18.50 18.75 19.00 19.050 - 3/4 19.25 19.50 19.75 20.00 20.25 20.50 20.637 - 13/16 20.75 21.00 21.25 21.50 21.75 22.00 22.225 - 7/8 22.25 22.50 22.75 23.00	212 212 212 212 212 218 218 218 218 218 223 223 223 223 228 228 228 228 228 233 233 233 233 238 238 238 238 238 243 243 243 243 243 248 248 248 248 248 248 253 253 253	114 114 114 114 114 120 120 120 120 120 125 125 125 125 130 130 130 130 130 135 135 135 135 140 140 140 140 140 145 145 145 145 145 150 150 150 150 150 150 155 155 155	II
23.25 23.50 23.75 23.812 - 15/16 24.00 24.25 24.50 24.75 25.00 25.25 25.400 - 1" 25.50 25.75 26.00 26.25 26.50 26.75 26.987 - 1 1/16 27.00 27.25 27.50 27.75 28.00 28.25 28.50 28.575 - 1 1/18 28.75 29.00 29.25 29.50 29.75 30.00 30.162 - 1 3/16 30.25 30.50 30.75 31.00 31.25 31.50 31.750 - 1 1/4	276 276 281 281 281 281 281 281 281 286 286 286 286 286 286 286 291 291 291 291 291 291 291 296 296 296 296 296 296 296 296 296 301 301 301 301 301 301 301 306	155 155 160 160 160 160 160 160 160 165 165 165 165 165 165 165 170 170 170 170 170 170 170 175 175 175 175 175 175 175 175 175 180 180 180 180 180 180 180 185	III
32.00 32.25 32.50 32.75 33.00 33.25 33.337 - 1 5/16 33.50 33.75 34.00 34.25 34.50 34.75 34.925 - 13/8 35.00 35.25 35.50 35.75 36.00 36.25 36.50 36.512 - 1 3/8 36.75 37.00 37.25 37.50 37.75 38.00 38.25 38.50 38.75 39.00 39.25 39.50 39.687 - 1 9/16 39.75 40.00 40.25 40.50 40.75 41.00 41.25 41.275 - 1 5/8 41.50 41.75 42.00 42.25 42.50 42.75 42.862 - 1 11/16 43.00 43.25 43.50 43.75 44.00 44.25 44.450 - 1 3/4 44.50 44.75 45.00 45.25 45.50 45.75 46.00 46.037 - 1 13/16 46.25 46.50 46.75 47.00 47.25 47.50 47.625 - 1 7/8 47.75 48.00 48.25 48.50 48.75 49.00 49.212 - 1 15/16 49.25 49.50 49.75 50.00	334 334 334 334 334 334 334 334 339 339 339 339 339 339 339 339 339 344 344 344 344 344 344 344 344 344 349 349 349 349 349 349 349 349 349 349 349 354 354 354 354 354 354 354 354 354 354 354 359 359 359 359 359 359 359 359 359 359 359 359 364 364 364 364 364 364 364 364 364 364 364 369 369 369 369 369 369 369 369 369 369 369 369	185 185 185 185 185 185 185 185 190 190 190 190 190 190 190 190 190 195 195 195 195 195 195 195 195 195 200 200 200 200 200 200 200 200 200 200 200 205 205 205 205 205 205 205 205 205 205 205 210 210 210 210 210 210 210 210 210 210 210 210 215 215 215 215 215 215 215 215 215 215 215 220 220 220 220 220 220 220 220 220 220 220 220	IV
51.00 52.00 52.387 - 2 1/16 53.00 53.975 2 1/8 54.00 55.00 55.562 - 2 3/16 56.00 57.00 57.150 - 2 1/4 58.00 58.737 - 2 5/16 59.00 60.00 60.325 - 2 3/8 61.00 61.912 2 7/16 62.00 63.00 64.00 65.00 65.087 - 2 9/16 66.00 66.675 - 2 5/8 67.00 68.00 68.262 - 2 11/16 69.00 69.850 - 2 3/4 70.00	412 412 412 412 417 417 417 417 417 422 422 422 422 422 422 427 427 427 427 427 432 432 432 432 432 432 437 437 437 437 437	225 225 225 225 230 230 230 230 230 235 235 235 235 235 235 240 240 240 240 240 245 245 245 245 245 245 250 250 250 250 250	V

Mecha cabo conico serie larga

Ø d mm	L ₂mm L ₁mm	200 315	300 400	300 450	375 500	375 530
Cono Morse N° 1
12 13 14		2421200 2421300 2421400	2441200 2441300 2441400
Cono Morse N° 2
15 16 17 18 19 20 21 22 23		2421500 2421600 2421700 2421800 2421900 2422000 2422100 2422200 2422300	2441500 2441600 2441700 2441800 2441900 2442000 2442100 2442200 2442300		2451500 2451600 2451700 2451800 2451900 2452000 2452100 2452200 2452300
Cono Morse N° 3
24 25 26 27 28 29 30				2442400 2442500 2442600 2442700 2442800 2442900 2443000	2452400 2452500 2452600 2452700 2452800 *2452900 2453000
Cono Morse N° 4
32 35 38 40 42 45 48 50				2443200 2443500 2443800 2444000 2444200 2444500 2444800 2445000		2453200 2453500 2453800 2454000 2454200 2454500 2454800 2455000

Mecha para CNC

Mecha de centrar

Mecha doble punta carroseras

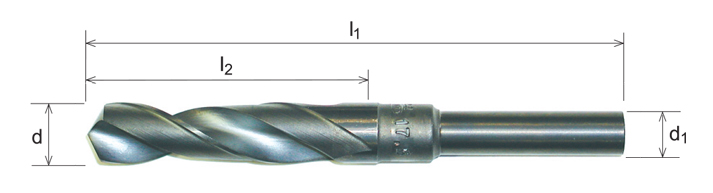

Vástago reducido Standard

d	L ₂ mm L ₁ mm	80 125	100 160	160 200	200 250	250 315	300 400
1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5 9 9.5 10 10.5 11 11.5 12 12.5 13		1210150 1210200 1210250 1210300	1220150 1220200 1220250 1220300 1220350 1220400 1220450 1220500 1220550 1220600	- 1230200 1230250 1230300 1230350 1230400 1230450 1230500 1230550 1230600 1230650 1230700 1230750 1230800 1230850 1230900 1230950 1231000	- - - 1240300 1240350 1240400 1240450 1240500 1240550 1240600 1240650 1240700 1240750 1240800 1240850 1240900 1240950 1241000 1241050 1241100 1241150 1241200 1241250 1241300	- - - 1250300 - 1250400 - 1250500 - 1250600 - 1250700 - 1250800 - 1250900 - 1251000 - 1251100 - 1251200 - 1251300	- - - - - 1260400 - 1260500 - 1260600 - 1260700 - 1260800 - 1260900 - 1261000 - 1261100 - 1261200 - 1261300

Ø d1	Ø d2	L ₂ mm
1.00 1.25 1.60 2.00 2.50 3.15 4.00 5.00 6.30	3.15 3.15 4.00 5.00 6.30 8.00 10.00 12.50 16.00	31.5 31.5 35.5 40 45 50 56 63 71

Ø d mm	Vástago	L ₁ mm	L ₂ mm
16.00 16.50 17.00 17.50 18.00 18.50 19.00 19.50 20.00	1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"	178 184 184 191 191 198 198 205 205	120 125 125 130 130 135 135 140 140

Ø d mm	L ₁ mm	L ₂ mm
3 4 5 6 8 10 12 16 20	10 12 14 16 21 25 30 38 45	46 55 62 66 79 89 102 115 131
